设备型号

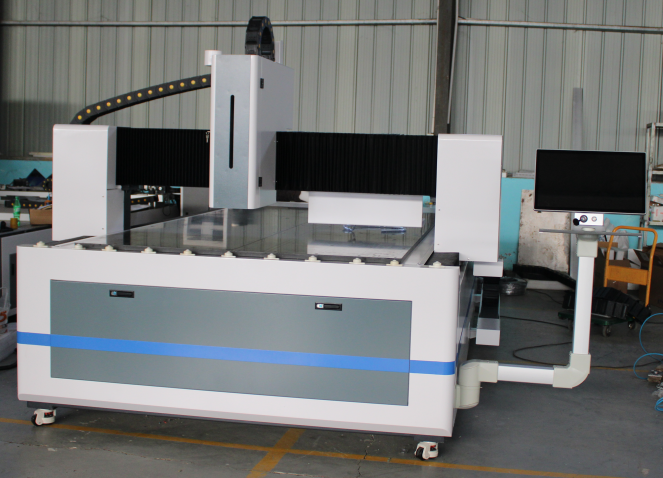

JM(大幅面光纤打标机)

加工方式

光纤激光

激光功率

50W/60W/80W/100W

加工尺寸

1300X2500MM/1500X3000MM

占地面积

2.9*2.28*2.15M / 4.6*2.15*2.2M

设备重量

1700KG

设备主要技术参数

总功率

1.5KW (正常使用平均 1 小时 1 度电不到)

激光器

光纤（脉冲）

激光功率

50W/60W/80W/100W

激光器理论寿命

80000 小时

激光波长

1064nm

标刻范围

100*100-200*200mm(拼接可选配)

机械重复精度

≤±0.25mm

激光重复精度

≤±0.002mm

雕刻线速

≤7000mm/s

运动系统

台湾控制系统+高精度伺服运动系统

工作电源

AC190-240V,50-60Hz

工作环境

+5--35℃， 相对湿度 30-60%

系统与软件

电脑及系统

Microsoft Windows 98、2000、XP、Win7  32 位中文版操作系统

用户界面

人机交互工作界面

设计软件

AutoCAD、CorelDRAW、type3、刻绘大师、文泰等矢量设计软件

图形格式

DXF、PLT、CDR、AI、AC6、等矢量图

激光器技术参数

激光器类型

光纤激光器

激光器寿命

理论 8-10 万小时

激光波长

1064nm

平均输出功率

100W

调制频率范围

20Hz-2000Hz

光斑直径

≤10mm

功率稳定性(平均功率)

≤1%rms

功率稳定性(峰值功率)

≤5%rms

光束质量

M2<1.2

扫描头技术参数

最高线速度

7000mm/s

标记字符速度

200 字符/秒， 罗马字体，字高 1mm

分辨率

5 μm

重复打标精度

±0.003mm

最小字符高度

0.15mm

打标深度

≤0.1mm (视具体机型和材料而定)

打标范围

100*100-200*200mm(其它范围可选)

工作焦距

163±2mm  (110*110MM) /295±2mm  (215*215MM)

冷却方式

风冷

维护方式

免维护
